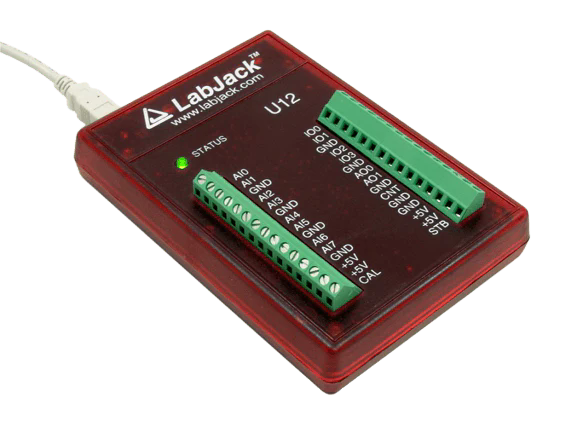

不同 LabJack 設備的詳細比較,labjack U3與U12比較
U3 比 U12 更新，并且總體來說速度更快、更靈活而且更便宜。
U3 的尺寸約為 U12 的一半。外殼可使用幾個螺釘或 DIN 導軌安裝，而 U12 外殼沒有安裝選項。
U3 上的命令/響應功能通常比 U12 快 5-20 倍。請參閱 U3 用戶指南第 3.1 節與U12 數據速率頁面的比較。
U3 最多有 16 個模擬輸入，而 U12 只有 8 個。任何通道都可以與其他通道進行差分測量。精度規格優于 U12。

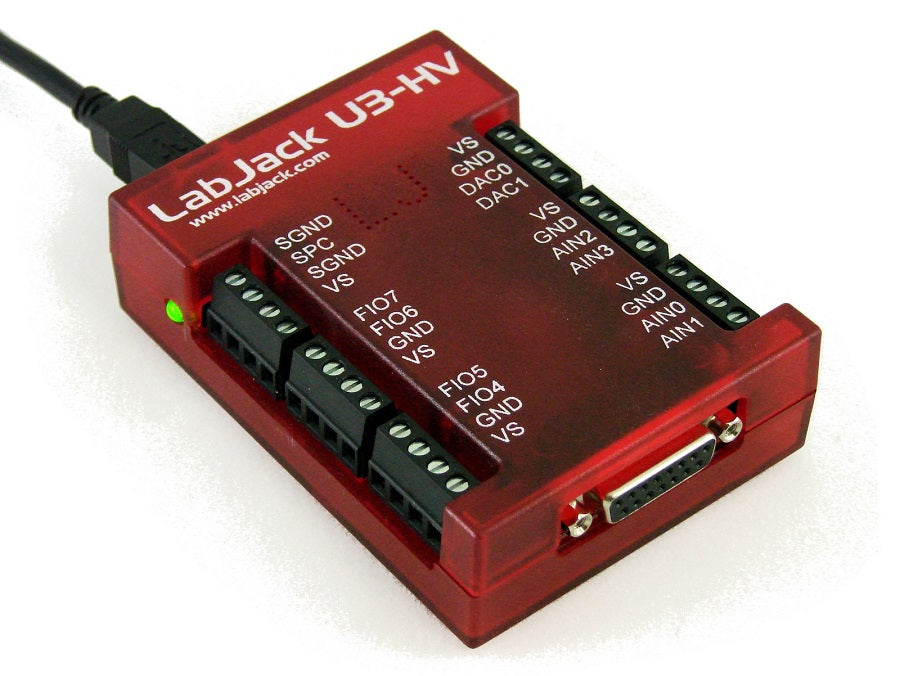

U3-LV 的單端范圍為 0-2.4 伏或 0-3.6 伏，差分范圍為 ±2.4 伏（僅限偽雙極）。U3-HV 具有 12 個靈活的 I/O，能夠提供相同的低壓范圍，以及 4 個高壓模擬輸入，范圍為 ±10 伏或 -10/+20 伏。U12 的單端輸入范圍為 ±10 伏，差分輸入范圍從 ±20 伏到 ±1 伏（均為真正的雙極）。U12 用于提供這些高雙極范圍的電路簡單且便宜，但存在一些缺點，包括輸入阻抗相對較差，并且每個通道的誤差都不同。現在市場上有許多設備復制了 U12 的相同電路，并且具有相同的缺點。
U3 支持最高速率高達 50 ksamples/秒的輸入流，而 U12 的速率僅為 1.2 ksamples/秒。U3 可實現高達 2.5 ksamples/秒的全 12 位分辨率，但隨著速度的增加，由于噪聲的影響，有效分辨率會下降到大約 10 位。
U3 有 2 個 10 位 DAC，U12 也有。U3 上的 DAC 來自穩壓，而 U12 DAC 來自電源，因此 U3 DAC 會更穩定。
U3 上的數字 I/O 使用 3.3 伏邏輯，可承受 5 伏電壓。U12 具有 5 伏邏輯。
U3 最多可以有 2 個定時器和 2 個計數器。定時器具有各種功能，包括周期計時、占空比計時、正交輸入、脈沖計數或 PWM 輸出。U12 有 1 個計數器，沒有定時器。
U3 具有對 SPI、I2C 和異步串行協議的主支持。U12 不支持 I2C，但具有一些 SPI 和異步支持。
U3 支持 Windows、Linux 和 Mac OS X。U12 完全支持 Windows，有限支持 Linux，并對 Mac 提供有限的公開支持。
在 Windows 上，U3 使用靈活的 UD 驅動程序，該驅動程序也適用于 U6 和 UE9。U12 有一個特定的單獨驅動程序。
U3 與 LJTick 信號調節模塊兼容，而 U12 則不兼容。當前型號包括：
LJTick-Divider (LJTD) : 將 2 個單端高壓模擬信號分頻為 0-2.5 伏信號。安裝不同的電阻以獲得不同的增益和偏移。
LJTick-DAC (LJTDAC)：提供一對 14 位模擬輸出，范圍為 ±10 伏。可插入任何數字 I/O 塊，因此每個 U3/UE9 最多可使用 10 個此類塊，以添加 20 個模擬輸出。
LJTick-InAmp (LJTIA)：提供兩個儀表放大器，非常適合橋式電路（例如應變計）和熱電偶等低電平信號。每個放大器將差分輸入轉換為單端。
LJTick-RelayDriver (LJTRD)：允許 U3/UE9 上的 2 條數字 I/O 線分別控制一個繼電器或其他高達 50V/200mA 的中等負載。
LJTick-CurrentShunt (LJTCS)：將 4-20 mA 電流環輸入信號轉換為 0.47-2.36 伏信號。
LJTick-Proto (LJTP)：由 8x8 的孔網格組成，用于對自定義信號調節刻度進行原型設計。
