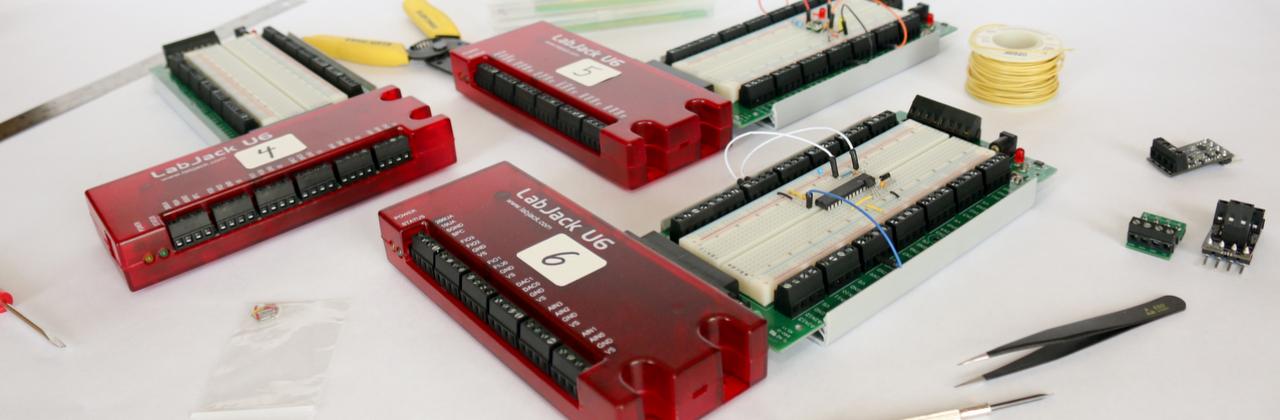

北京迪陽世紀科技有限責任公司 是美國Labjack數據采集公司，中國總代理，并為客戶提供大量的應用程序及編程案例。

Labjack公司數據采集解決方案，提供了廣泛的應用程序和接口。無論您是測量電流、電壓、溫度、應變還是數字信號，Labjack公司都提供高質量的硬件，并附帶軟件和驅動程序，以及大量的第三方軟件驅動和例程，為您獨特的應用提供快速、可定制的數據采集解決方案。

數據采集是什么?

數據采集，或我們通常所說的DAQ，是將來自我們周?chē)澜绲臄?shù)據進行數字化處理的過程，以便能在計算機中顯示、分析和存儲數據。舉個簡單的例子說明一下，使用傳感器(如熱電偶)將房間內的溫度變?yōu)閿?shù)字值進行測量的過程。

 最新的數據采集系統可以把采集的數據進行數據分析和打成輸出報告、還可網絡連接和遠程控制。

數據采集系統的組成部分：

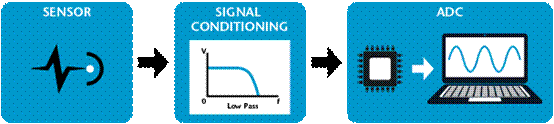

所有的數據采集系統都包括三個基本要素——傳感器、信號調理和模數轉換器(ADC)。

模擬 - 數字轉換器

在所有的數據采集系統中，其核心是模擬量轉換成數字量(ADC)。顧名思義，采集卡中的模數轉換芯片從物理環境中采集數據，并將其轉換為可由處理器解釋的離散級別信號。這些離散的點的信號對應于被測信號中最小的可檢測的變化。ADC的“位”數(12位、16位、18位等) 越高，可以表示模擬信號的離散電平的數目就越大，ADC的分辨率也就越大。ADC的分辨率本質上類似于測量棒上的刻度。帶有mm刻度的測量棒比只有cm刻度的測量棒具有更高的分辨率。您是否需要mm或cm標記取決于您測量的內容——ADC分辨率也是如此。

傳感器(換能器)

傳感器，通常被稱為換能器，將真實世界的現象，如溫度、力和運動轉換為電壓或電流信號，可作為ADC的輸入。常見的傳感器包括熱電偶、熱敏電阻和RTDs測量溫度、加速度計測量運動，以及應變儀測量力。在為測量系統選擇合適的傳感器時，重要的是要考慮傳感器的準確性和記錄可讀信號所需的信號調節等因素。

信號調節

為了對換能器進行質量測量，換能器和ADC之間通常需要附加電路。該電路一般稱為信號調理，可包括放大/衰減、濾波、惠斯通電橋完成、激勵、線性化、校準和冷接補償(CJC)。不同的傳感器有不同的信號調節需求。例如，應變儀的信號調節需要激勵、橋接完成和校準。熱電偶在mV范圍內輸出信號，在通過ADC之前需要進行放大和過濾。

很多時候，信號調理電路包含在數據采集設備中，但是信號調理也可能是傳感器的一部分。例如，測壓元件包括橋的完成、校準電路和放大。許多MEM傳感器也包含信號調節。

數據采集方案：

我們的采集卡有各種各樣的系統配置可供選擇:

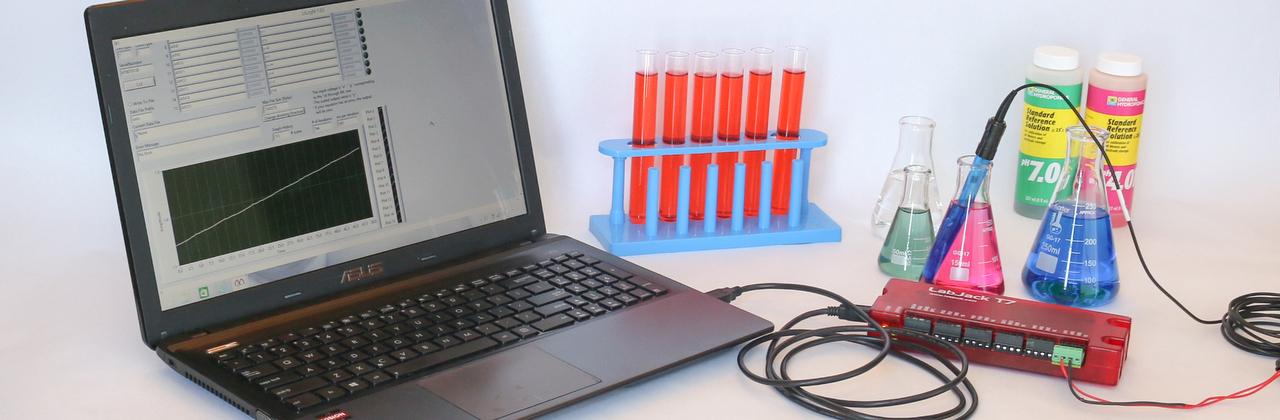

數據記錄儀功能：

數據記錄是在一段時間內收集數據進行的記錄。根據應用軟件程序的不同，數據可以是溫度測量、電壓、電流、濕度或其他感興趣的信號。數據記錄器是一種自包含的數據采集系統，在單元中嵌入內置處理器和預定義軟件。數據記錄程序可以作為獨立設備運行，并且很受歡迎，因?yàn)樗鼈兪强梢浦驳模⑶液苋菀子糜谔囟ǖ娜蝿?wù)。

所有數據記錄程序都有本地存儲來保存數據，有些還包括用于附加內存的SD槽。支持web的數據記錄程序可以通過網絡配置和共享數據。為了增加可移植性，一些數據記錄器是由電池驅動的。

數據采集設備

數據采集設備(包括USB、以太網、無線接口等等) 包含信號調理和模擬到數字轉換器，但都需要連接到計算機，用電腦上的分析軟件發揮其功能。我們的采集設備非常靈活，可以在許多不同的應用程序中使用，這使我們的采集設備成為當下流行的選擇。

我們的數據采集設備可以使用預定義的數據采集軟件,像DAQami?,或者可以使用下面的編程環境,如Python,c++,DASYLab,MATLAB,象虛擬儀器?。有了不同總線采集選項，以及使用所選軟件的靈活性，數據采集設備為您獨特的應用程序提供了可定制的解決方案。

數據采集系統數據采集系統。

模塊化的數據采集系統是為需要集成和同步多個傳感器和多通道采集及復雜系統而設計的。這些系統集成和使用起來更加復雜，但是非常靈活。

模塊化系統是最昂貴的數據采集選項，但許多應用程序需要只有PXI總線這樣的數據采集系統才能提供可能性。而USB總線數據采集最高只能是 80 通道。

以上表述是數據采集卡的基本原理和實現過程，labjack USB數據采集卡，以太網數據采集卡，

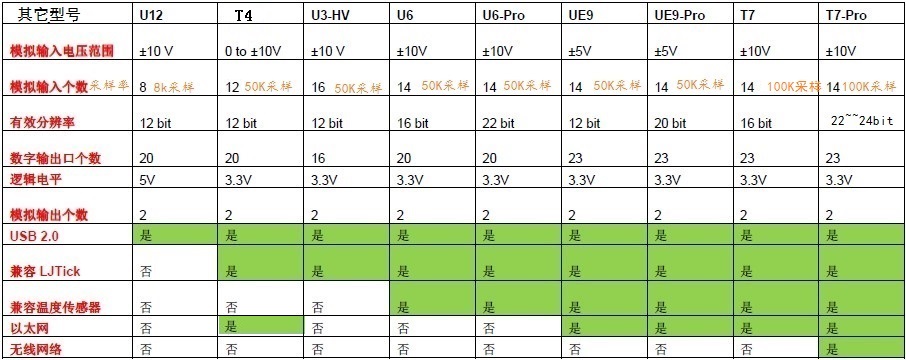

及無線數據采集卡，以全功能，超穩定，分析軟件，編程軟件豐富等，著稱于市，下列表格是Labjack 系列采集卡的基本配置，客戶可跟據需要采購。我們的數據采集卡在同等配置下其價格具有競爭力。

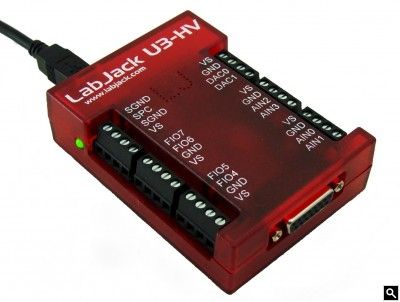

 其它型號的USB數據采集卡 ，可“點擊”進入 ，或：QQ 1325280760 咨詢
