客戶選擇虛擬示波器進行測量時往往不知什么時候用單端,什么時候用差分,下面就簡單介紹一下HS5、 HS6虛擬示波器單端與差分的區別。 要搞清單端虛擬示波器與差分虛擬示波器的區別，首先要搞清什么是單端信號，什么是差分信號.

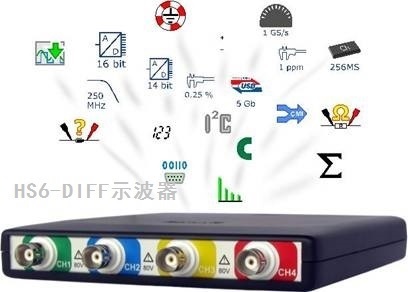

HS5 、HS6 單端  HS5、HS6差分示波器 圖解

單端信號：

單端信號指的是用一個線傳輸?shù)男盘?hào)，一根線沒參考點怎么會有信號呢？參考點就是地啊。也就是說，單端信號是在一跟導線上傳輸?shù)呐c地之間的電平差。那么當你把信號從A點傳遞到B點的時候，有一個前提就是A點和B點的地電勢應該差不多是一樣的。

差分信號：

差分傳輸是一種信號傳輸?shù)募夹g(shù)，區別于傳統的一根信號線一根地線的做法，差分傳輸在這兩根線上都傳輸信號，這兩個信號的振幅相等，相位相差180度，極性相反。在這兩根線上傳輸?shù)男盘?hào)就是差分信號。

知道什么是差分信號，什么是單端信號，就能比較二種示波器的優略。

單端示波器的優點是，省錢、方便。

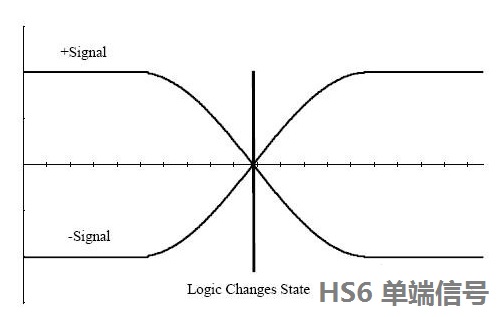

大部分的低頻電平信號都是使用單端信號進行傳輸?shù)摹Ｒ粋€(gè)信號一根線，最后，把兩邊的地用一根線一連，完事。缺點在不同應用領域暴露的不一樣，歸結起來，最主要的一個方面就是，抗干擾能力差。如下圖

差分示波器的第一個好處是，因?yàn)槟阍诳刂?span>‘基準’電壓，所以能夠很容易地識別小信號。在一個地做基準，單端信號方案的系統里，測量信號的精確值依賴系統內‘地’的一致性。信號源和信號接收器距離越遠，他們局部地的電壓值之間有差異的可能性就越大。從差分信號恢復的信號值在很大程度上與‘地’的精確值無關，而在某一范圍內。

差分示波器的第二個主要好處是，它對外部電磁干擾（EMI）是高度免疫的。一個干擾源幾乎相同程度地影響差分信號對的每一端。既然電壓差異決定信號值，這樣將忽視在兩個導體上出現的任何同樣干擾。除了對干擾不大靈敏外，差分信號比單端信號生成的EMI還要少。

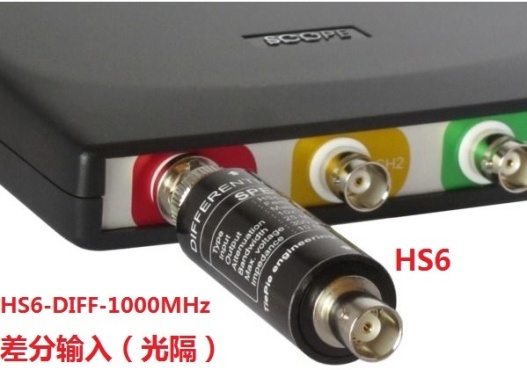

差分示波器提供的第三個好處是，在一個單電源系統，能夠從容精確地處理‘雙極’信號。為了處理單端，單電源系統的雙極信號，我們必須在地和電源干線之間某任意電壓處（通常是中點）建立一個虛地。用高于虛地的電壓來表示正極信號，低于虛地的電壓來表示負極信號。接下來，必須把虛地正確地分布到整個系統里。而對于差分信號，不需要這樣一個虛地，這就使我們處理和傳播雙極信號有一個高真度，而無須依賴虛地的穩定性。HS6差分示波器鏈接圖

所以說在在現場環境比較好的情況下，使用單端示波器足矣，經濟耐用，如果在一個環境比較嘈雜的環境中建議使用差分示波器，抗干擾能力強一些。
