DSO3000系列虛擬示波器，1GS/s 采樣，4通道 ，128MB緩存
生產廠商： HANTEK公司
產品型號： DSO3000
產品簡介： 1GMHz 采樣速率 128M存儲深度。1mV-10V/DIV高輸入靈敏度，250MHz高帶寬；函數/任意波形發生器200MSa/s DDS，內置多種標準波形，方便編輯的任意波波形，便于重現傳感器等不規則信號。
產品簡介： 1GMHz 采樣速率 128M存儲深度。1mV-10V/DIV高輸入靈敏度，250MHz高帶寬；函數/任意波形發生器200MSa/s DDS，內置多種標準波形，方便編輯的任意波波形，便于重現傳感器等不規則信號。
售價：￥3900
DSO3000(A) (1GSa/s)系列
4CH示波器 & 16CH邏輯分析儀 & 1CH函數/任意波形信號發生器 & 16位字發生器 & 1CH外觸發。示波器達到或超過臺式示波器的性能，4路獨立模擬通道，1GSa/s高速實時采樣，128M存儲深度。1mV-10V/DIV高輸入靈敏度，250MHz高帶寬；函數/任意波形發生器200MSa/s DDS，內置多種標準波形，方便編輯的任意波波形，便于重現傳感器等不規則信號。USB2.0接口即插即用，體積小巧，便于攜帶，高性價比，通過/失敗測試，豐富的觸發功能，動態光標跟蹤，波形錄制與回放功能。網口通信(選配），支持PoE遠程供電，方便快捷。
特點概述：
- 4CH示波器+16CH邏輯分析儀+1CH函數/任意波形信號發生器+16位字發生器+1CH外觸發；
- 128M存儲深度，最大保存128M個采樣點，精準再現采樣信號；
- 支持PoE模塊，支持遠程供電和通信；(選配）
- 示波器達到或超過臺式示波器的性能，4路獨立模擬通道，1GSa/s高速實時采樣，1mV-10V/DIV高輸入靈敏度，250MHz高帶寬；
- 函數/任意波形信號發生器：200MSa/s DDS，12位垂直分辨率，內置多種標準波形，方便編輯的任意波波形，便于重現傳感器等不規則信號；

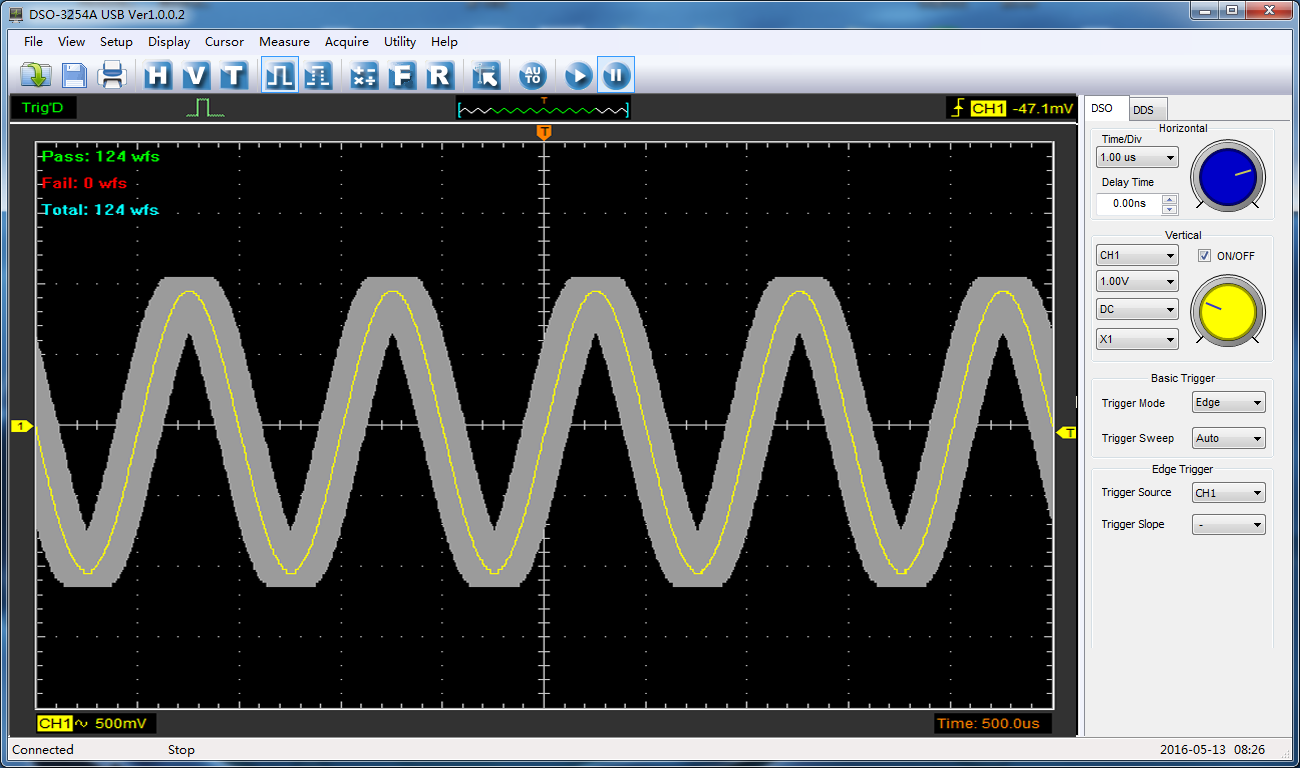

- 通過/失敗測試，豐富的觸發功能，動態光標跟蹤，與臺式示波器類似界面,易于上手，高性價比；
- 波形連續錄制與回放功能(錄制帶寬200Hz)；
- 1GSa/s實時采樣率；
- 12--36V寬范圍的輸入電源；
- 優良的工業設計,體積小巧，便于攜帶，外殼采用與iPad一樣的陽極氧化鋁，不僅美觀大方，而且大大提高了鋁合金表面硬度，具有良好的耐熱性和耐磨性；
- 更適合于平板電腦，筆記本電腦，生產線維修調整，便于出差使用；
- 軟件支持:Windows10，Windows 8, Windows 7 ；
- 波形數據可以按時間和電壓輸出到EXCEL,BMP,JPG；
- 20余種自動測量功能, PASS/FAIL Check 功能,適于工程應用；

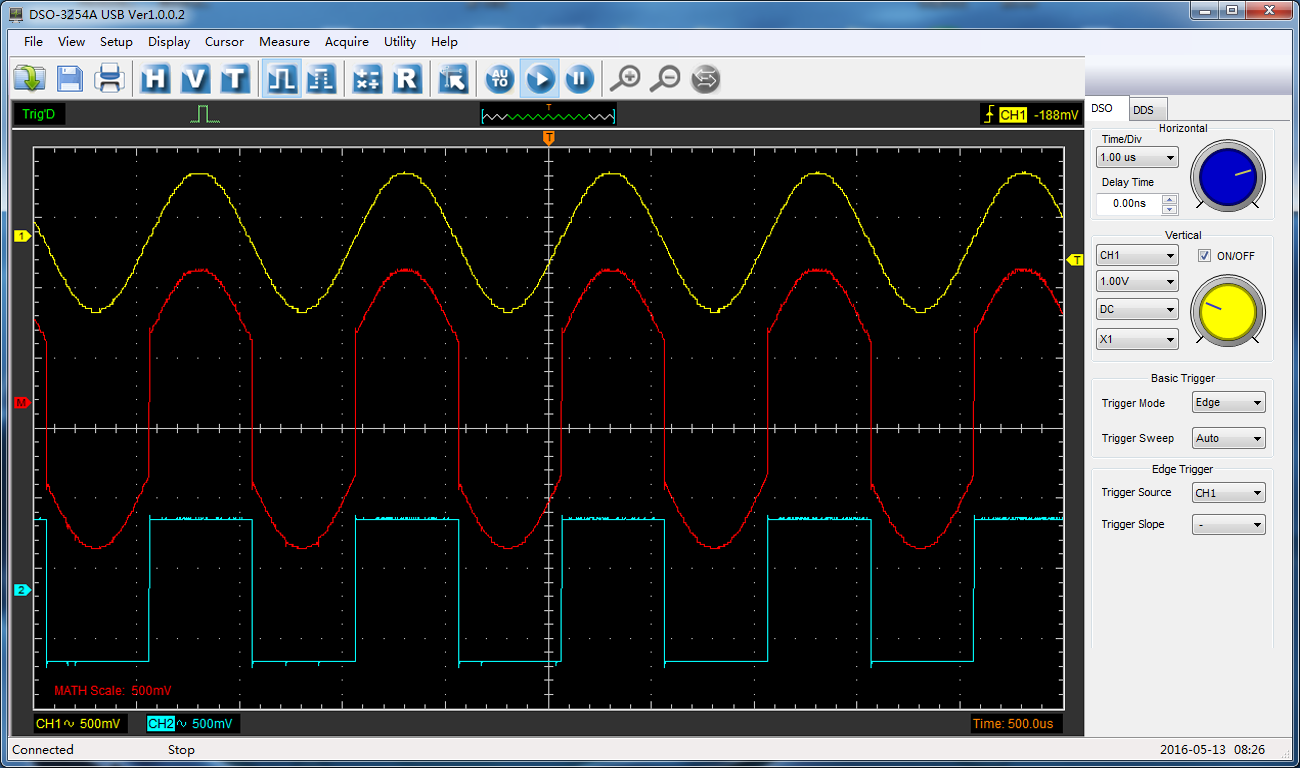

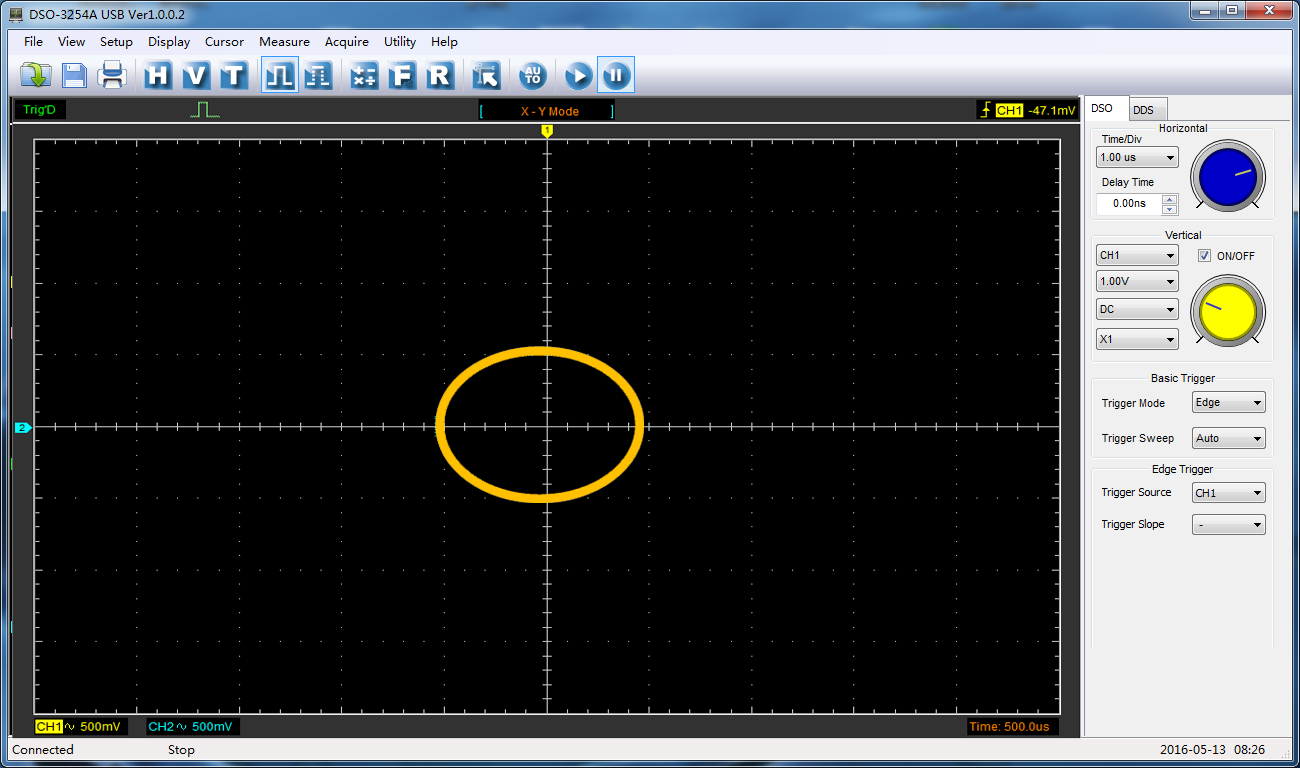

- 波形平均,亮度調節,反向,加,減,乘,除,X-Y顯示；

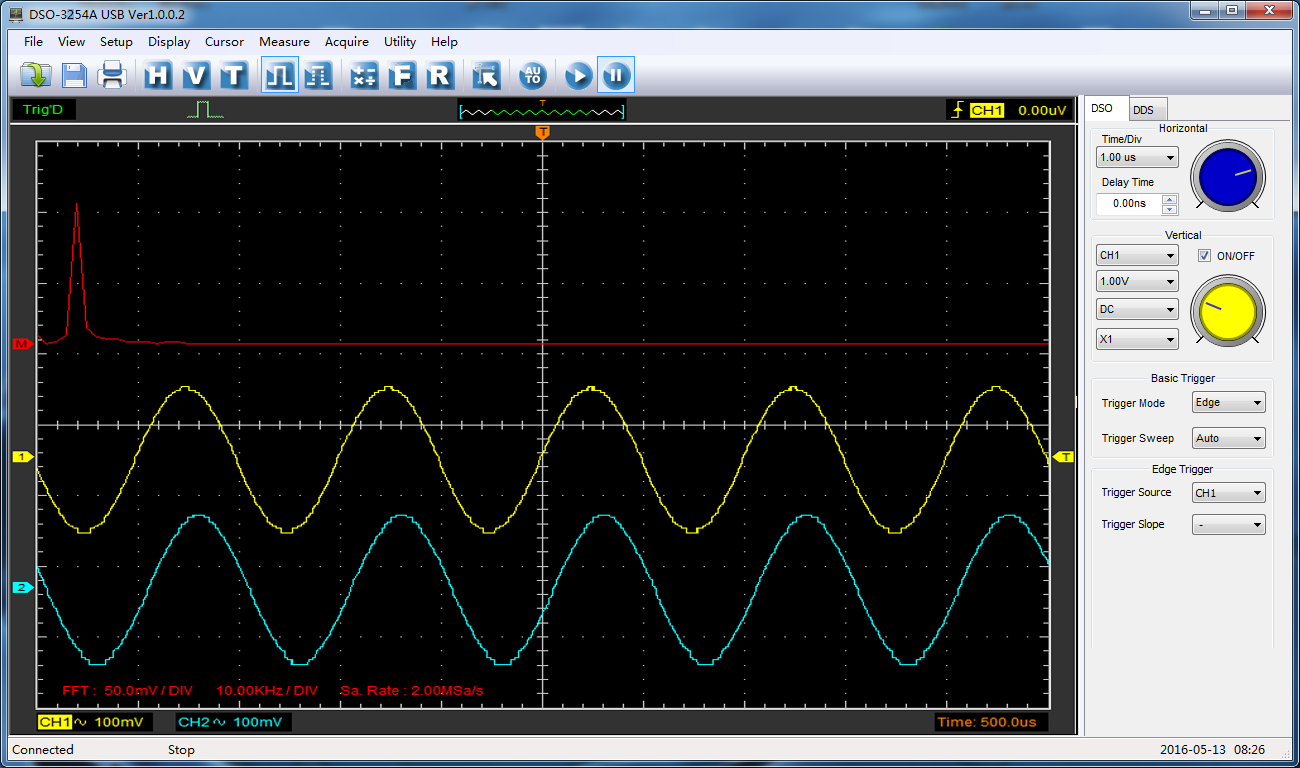

- FFT 頻譜分析；
- 一臺電腦可同時連多臺示波器,輕松擴展通道數；
- 用戶可以通過標準SCPI命令對儀器進行編程控制，有關命令和編程的詳細說明見SCPI協議文檔。
功能圖片：
| 型號 | DSO3104 | DSO3104A | DSO3204 | DSO3204A | DSO3254 | DSO3254A |
| 垂直系統 | ||||||
| 通道數 | 4 | |||||
| 帶寬 | 100MHz | 100MHz | 200MHz | 200MHz | 250MHz | 250MHz |
| 上升時間 | 3.5ns | 3.5ns | 1.7ns | 1.7ns | 1.4ns | 1.4ns |
| 輸入阻抗 | 電阻: 1MΩ ; 電容: 25 pF | |||||
| 輸入靈敏度 | 1mV/div to 10V/div | |||||
| 輸入耦合 | AC/DC/GND | |||||
| 垂直分辨路 | 8 bits | |||||
| 存儲深度 | 1.6K-128M/CH | |||||
| 最大輸入電壓 | 400V (DC+AC Peak) | |||||
| 水平系統 | ||||||
| 實時采樣率 | 1GSa/s | |||||
| 時基范圍 | 2ns/div to 1000s/div | |||||
| 時基精度 | ±50ppm | |||||
| 觸發系統 | ||||||
| 觸發源 | CH1, CH2,CH3,CH4,EXT,EXT/10 | |||||
| 觸發模式 | 邊沿，脈寬，視頻，斜率，超時 | |||||
| 觸發類型 | 單次，自動，正常 | |||||
| 自動測量 | Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot, Frequency, Period, Rise Time, Fall Time, Positive Width, Negative Width, Duty Cycle | |||||
| 光標測量 | Horizontal ,Vertical,Cross | |||||
| 波形處理 | +,- , x,÷, FFT, Invert | |||||
| 電壓范圍 | 1mV to 10V/div @ x 1 probe; 10mV to 100V/div @ x 10 probe; | |||||
| 100mV to 1KV/div @ x 100 probe; 1V to10KV/div @ x 1000 probe; | ||||||
| FFT | Rectangular,Hanning,Hamming,Blackman Window | |||||
| 邏輯分析儀模式 | ||||||
| 通道數 | -- | 16CH | -- | 16CH | -- | 16CH |
| 最大輸入阻抗 | -- | 200KΩ (C=10pF) | -- | 200KΩ (C=10pF) | -- | 200KΩ (C=10pF) |
| 最大輸入電壓 | -- | -60V~60V | -- | -60V~60V | -- | -60V~60V |
| 最大采樣率 | -- | 250MSa/s | -- | 250MSa/s | -- | 250MSa/s |
| 帶寬 | -- | 10MHz | -- | 10MHz | -- | 10MHz |
| 兼容輸入 | -- | TTL,LVTTL CMOS, | -- | TTL,LVTTL CMOS, | -- | TTL,LVTTL CMOS, |
| -- | LVCMOS,ECL. PECL,EIA | -- | LVCMOS,ECL PECL,EIA | -- | LVCMOS,ECL PECL,EIA | |
| 存儲深度 | -- | 1.6K~64M | -- | 1.6K~64M | -- | 1.6K~64M |
| 信號源模式 | ||||||
| 波形頻率 | -- | DC~25MHz | -- | DC~25MHz | -- | DC~25MHz |
| DAC時鐘 | -- | 2K~200MHz adjustable | -- | 2K~200MHz adjustable | -- | 2K~200MHz adjustable |
| 通道 | -- | 1CH | -- | 1CH | -- | 1CH |
| 波形長度 | -- | 4K | -- | 4K | -- | 4K |
| 垂直分辨率 | -- | 12位 | -- | 12位 | -- | 12位 |
| 波形幅度 | -- | ±3.5V Max. | -- | ±3.5V Max. | -- | ±3.5V Max. |
| 輸出阻抗 | -- | 50 Ω | -- | 50 Ω | -- | 50 Ω |
| 輸出電流 | -- | 50mA | -- | 50mA | -- | 50mA |
| 帶寬 | -- | 25M | -- | 25M | -- | 25M |
| 接口 | USB 2.0 | |||||
| 電源 | 8--36V Wide range of input voltage,suitable | |||||
| 尺寸 | 255 x 190 x 45 (mm) | |||||
| 重量 | 1Kg | |||||
