DYLDI420VSE:2通道PCI接口12位50M數字示波卡
生產廠商： 迪陽公司
產品型號： DYLDI420VSE
產品簡介： 12位，50MHz/s 采樣，1024K存儲，2通道PCI示波器卡，帶16；路I/O , 二次開發。
產品簡介： 12位，50MHz/s 采樣，1024K存儲，2通道PCI示波器卡，帶16；路I/O , 二次開發。
售價：￥7900
DYLDI420VSE:2通道PCI接口12位50M數字示波卡
| 型號 | 采樣 | 位 | 通道 | 存儲 | 價格 |
| 80MHz/s | 8 | 2 | 256K | 4200 | |
| 20MHz/s | 12 | 2 | 512K | 4900 | |
| 100MHz/s | 8 | 2 | 4K | 4900 | |
| DYLDI420VSE | 50MHz/s | 12 | 2 | 1024K | 6800 |
| | | | | | |
產品說明：
特性：
? 安裝和配置容易，支持即插即用，系統對其進行自動配置
? 12bit的A/D 分辨率
? 每臺集成2通道并行采集
? 自動校準零點、增益
儀器概述：
LDI420VSE雙通道高速數字存儲示波卡采用同步并行設計，卡上集成了2片53Msps 12-bit A/D轉換器，
和2個獨立的高速精密運算放大器和精密衰減濾波網絡組成程控增益通道，實現量程的電壓信號采集；每
個通道的增益誤差和零點漂移都可以獨立地由DAQ控制器微調消除，因此該產品具有很高的測量精度和相
位一致性，板上沒有手工調節的器件，具有較高的工作可靠性和穩定性。
LDI420VSE按1、2、5分頻實現18檔采樣率設置。2個通道可獨立地用軟件控制增益設置量程。
LDI420VSE板上帶有1024K樣點的SRAM，可以預觸發和觸發后的延時。
LDI420VSE具有豐富的觸發功能，包括軟件（手動）觸發、內觸發、外觸發。內觸發電平在當前量程范
圍內自由設置，可以設為上升沿、下降沿、雙電平內、雙電平內外觸發等模式；外觸發信號符合TTL電平標
準，可以選擇上升沿或下降沿有效，通過對多種模式的觸發設置確保對各種特征信號的準確捕捉。
LDI420VSE上設計了16路TTL電平數字IO（8個DI，8個DO），可以用于測量和控制用戶系統內的數字量。
LDI420VSE采用大規模現場可編程陣列電路（FPGA）設計，集成度和可靠性高。
用戶只需將LDI420VSE插入計算機上，運行DsoView示波器軟件，便擁有了一臺價格便宜、界面友好、性能
優良的數字存儲示波器。用戶也可對LDI420進行二次開發，嵌入到自己的系統中，對電流、電壓、沖擊波、
超聲波、溫度、速度、加速度等各種動態信號進行實時記錄、數據處理和分析。
提供在CVI、VC++、VB、LABVIEW、C++Builder下的編程例程及DLL。
應用：
? 高速數據采集
? 自動控制
? 高精度頻率測試
? 工程、試驗室的單次過程信號記錄
? 多通道并行采集
時間、相位一致性敏感的采集。
特性：
? 安裝和配置容易，支持即插即用，系統對其進行自動配置
? 12bit的A/D 分辨率
? 每臺集成2通道并行采集
? 自動校準零點、增益
儀器概述：
LDI420VSE雙通道高速數字存儲示波卡采用同步并行設計，卡上集成了2片53Msps 12-bit A/D轉換器，
和2個獨立的高速精密運算放大器和精密衰減濾波網絡組成程控增益通道，實現量程的電壓信號采集；每
個通道的增益誤差和零點漂移都可以獨立地由DAQ控制器微調消除，因此該產品具有很高的測量精度和相
位一致性，板上沒有手工調節的器件，具有較高的工作可靠性和穩定性。
LDI420VSE按1、2、5分頻實現18檔采樣率設置。2個通道可獨立地用軟件控制增益設置量程。
LDI420VSE板上帶有1024K樣點的SRAM，可以預觸發和觸發后的延時。
LDI420VSE具有豐富的觸發功能，包括軟件（手動）觸發、內觸發、外觸發。內觸發電平在當前量程范
圍內自由設置，可以設為上升沿、下降沿、雙電平內、雙電平內外觸發等模式；外觸發信號符合TTL電平標
準，可以選擇上升沿或下降沿有效，通過對多種模式的觸發設置確保對各種特征信號的準確捕捉。
LDI420VSE上設計了16路TTL電平數字IO（8個DI，8個DO），可以用于測量和控制用戶系統內的數字量。
LDI420VSE采用大規模現場可編程陣列電路（FPGA）設計，集成度和可靠性高。
用戶只需將LDI420VSE插入計算機上，運行DsoView示波器軟件，便擁有了一臺價格便宜、界面友好、性能
優良的數字存儲示波器。用戶也可對LDI420進行二次開發，嵌入到自己的系統中，對電流、電壓、沖擊波、
超聲波、溫度、速度、加速度等各種動態信號進行實時記錄、數據處理和分析。
提供在CVI、VC++、VB、LABVIEW、C++Builder下的編程例程及DLL。
應用：
? 高速數據采集
? 自動控制
? 高精度頻率測試
? 工程、試驗室的單次過程信號記錄
? 多通道并行采集
時間、相位一致性敏感的采集。
一、LDI420VSE主要性能指標
| 最大采樣率： | 50Msps |
| 單臺通道數： | 并行雙通道+外觸發通道+4路DAC輸出+硬件頻率計+8路DO+8路DI |
| AD分辨率： | 12bit，系統精度:≤±0.5% |
| 存儲容量： | 每通道最大1024Ksa/CH |
| 量 程： | ±100mV～±20V（共分7擋） |
| 輸入方式： | BNC單端雙極性電壓輸入 |
| 輸入阻抗： | 1MΩ；輸入電容≤25pF |
| 輸入信帶寬 | 0Hz～20MHz |
| 通道間相位差： | ≤1°(0Hz～2MHz) |
| 帶內波動： | ≤±0.1dB(0Hz～1MHz) |
| 時基范圍： | 50MHz~1KHz分15擋 |
| 耦合方式： | AC、DC |
| 觸發模式： | 正常、自動、單次 |
| 觸發邊沿： | 上升、下降 |
| 觸發模式： | 正常、自動、單次 |
| 觸發通道： | CHA、CHB、EXT |
| 通道間隔離度： | ≥80dB |
| 尺寸： | 187mm×112mm |
| 重量： | 0.2Kg |
二、主要功能
★ 自檢功能
★ 波形存儲、恢復
★ 波形運算：加、減、反向
★ 高級功能：FFT頻譜分析、數字濾波、平均等
★ 自動測定：最大值、最小值、均方值、平均值、峰峰值、占空比
★ 光標測量時間和電壓
★ 數字I/O
★ 外部觸發同步
★ 支持二次開發
★ 自檢功能
★ 波形存儲、恢復
★ 波形運算：加、減、反向
★ 高級功能：FFT頻譜分析、數字濾波、平均等
★ 自動測定：最大值、最小值、均方值、平均值、峰峰值、占空比
★ 光標測量時間和電壓
★ 數字I/O
★ 外部觸發同步
★ 支持二次開發

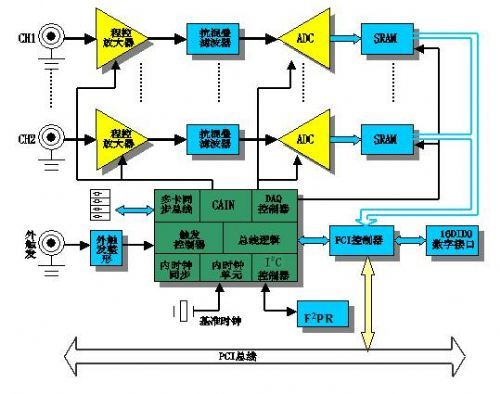

LDI300/LDI320/LDI420/LDI400數字示波卡原理圖
(1).jpg)
第二章 硬件安裝
1、 最低配置：PI及其兼容機，1024X768顯示器，128M內存、Windows2000/XP操作系統。

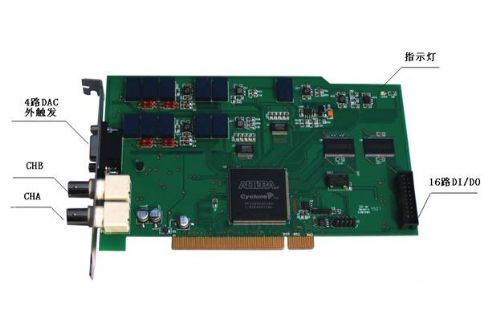

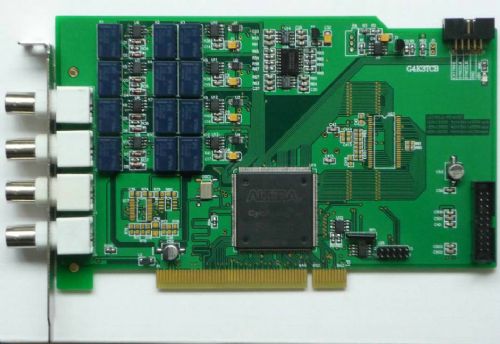

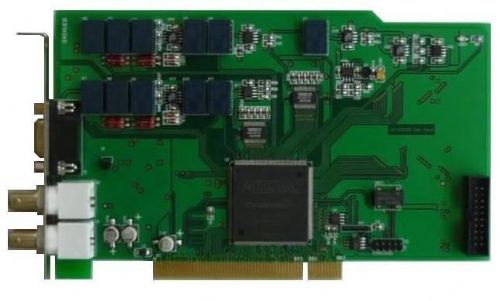

2、 LDI300/LDI320/LDI420/LDI400板卡外型
.jpg)
3 LDI300/LDI320/LDI420/LDI400的J3管腳定義
1——GND
5——EXTTRIG 外觸發
9——GND
2——DAC0
6——DAC1
4——DAC2
8——DAC3
說明：
1、EXTTRIG為外觸發信號，TTL電平，上邊沿觸發。

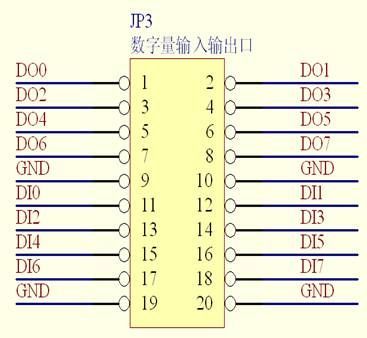

4 LDI300/LDI320/LDI420/LDI400的JP3 數字量輸入輸出端口定義
.jpg)
