labjack U3 HV USB接口數據采集卡

Labjack U3 HV USB DAQ 設備，具有 4 個專用的 ±10V、12 位模擬輸入、12 個靈活的 I/O 和 4 個專用的數字 I/O。靈活的 I/O 可以配置為數字或模擬，從而提供多達 16 個模擬輸入或多達 16 個數字 I/O。它還具有兩個 10 位模擬輸出、最多 2 個計數器和最多 2 個定時器。USB多功能數據采集卡U3 系列設備適用于在簡單的模擬和數字系統中進行測量和控制。通過將 I/O 配置為模擬或數字的選項，您可以靈活地為您的應用選擇傳感器。常見應用包括愛好者項目、教育計劃、工業控制和監控以及原型開發。U3-HV ±10 伏或 -10/+20 伏U3-LV（低電壓）0-2.4v 和/或 0-3.6v

四款其它 USB 采集卡：

如果 U3  不要外殼 ，產品批量配套>100 則價格是：1400 元

U3 分二種型號 一種是 U3LV 另一種是 U3HV ，不同之處輸入電壓范圍不同, 價格不同

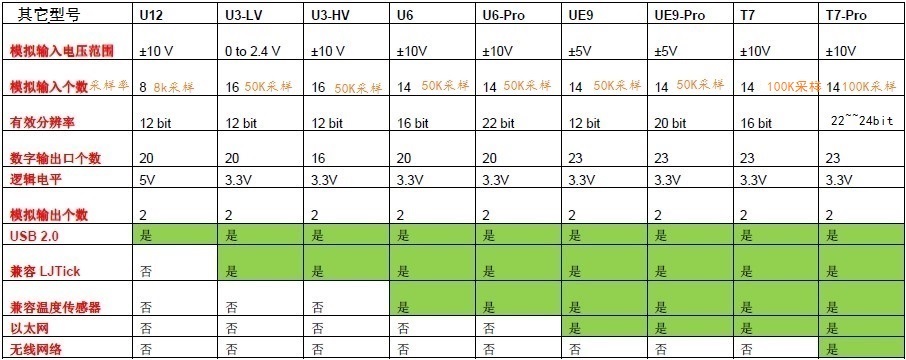

labjack 型號 指標圖示：

16個多功能的I/O口（可編程為：數字輸入、輸出，或模擬輸入）
兩個定時器（可用來測量脈沖寬度，和旋轉編碼器接口，作為PWM輸出等等）
兩個32位的計數器
還有4個數字輸入、輸出口
最高采樣頻率為50KHz
最多可有16個12位分辨率的模擬輸入口（輸入電壓范圍：0- +/- 10V或0- +/- 20V，可單端輸入，也可進行差動輸入）
兩個10位的模擬輸出，輸出電壓范圍：0-5V
單點采集時間可小于1毫秒
另外還可以有兩個模擬輸出（一定的設置下）
本機上有許多信號的連接端口（螺絲端口）
USB2.0/1.1全速接口
由USB供電
附帶Windows,Linus,Mac,Pocket PC的驅動程序
附帶C/C++,VB,LabView,Java，及其他的程序范例
包括USB電纜
大概尺寸：75mm x 115mm x 30mm
工作溫度范圍：-40 - +85攝氏度
輸入輸出口說明：
模擬輸入： U3可以有16個模擬輸入口，它們由16個多功能I/O口獲得。單端輸入是這些口相對于地的電壓，而差動輸入可以是任何一個口相對于任何另一個口的電壓輸入。 模擬輸入的精度是12位。單端輸入電壓范圍是0-2.4V或0-3.6V，而差動輸入的范圍是+/-2.4V，但是它們對地的電壓必須在-0.3 - +3.6V之間。 單點采集命令（即指令/響應命令）的典型時間為0.6-4毫秒，它取決于被采集的通道數和通訊配置。
模擬輸出： U3有兩個模擬輸出口（DAC0和DAC1），它們都連接到本機的螺絲端口上。輸出的電壓范圍是0-5V，分辨率為10位。 模擬輸出是以單點形式更新的（即使用指令/響應模式），典型的更新時間為0.6-4.0ms，取決于通訊的設置。模擬輸出端有一個低通濾波器，其3dB截止頻率為16Hz，所以能夠輸出的波形頻率一定低于這個頻率。
數字I/O口：U3有多達20個數字I/O通道。其中16個由多功能I/O口獲得，其它4個叫做CIO0-CIO3（連接到DB15插座上）。每個口都可以單獨設置成輸入或輸出。數字口使用3.3V的邏輯，但兼容于5V電壓。
定時器：兩個多功能I/O口可以被設置成定時器。定時器可以很靈活地應用于PWM輸出，脈沖計數，和四象限編碼器輸入。
計數器： 兩個多功能I/O口可以被設置成32位計數器。
I/O保護： 所有U3的通道都有過電壓保護。FIO通道可承受+/-10V的連續過電壓，而EIO/CIO的連續過電壓承受值為+/-6V。

Labjack 可接 CB15 端子板 ，括展 I/O 通道12路

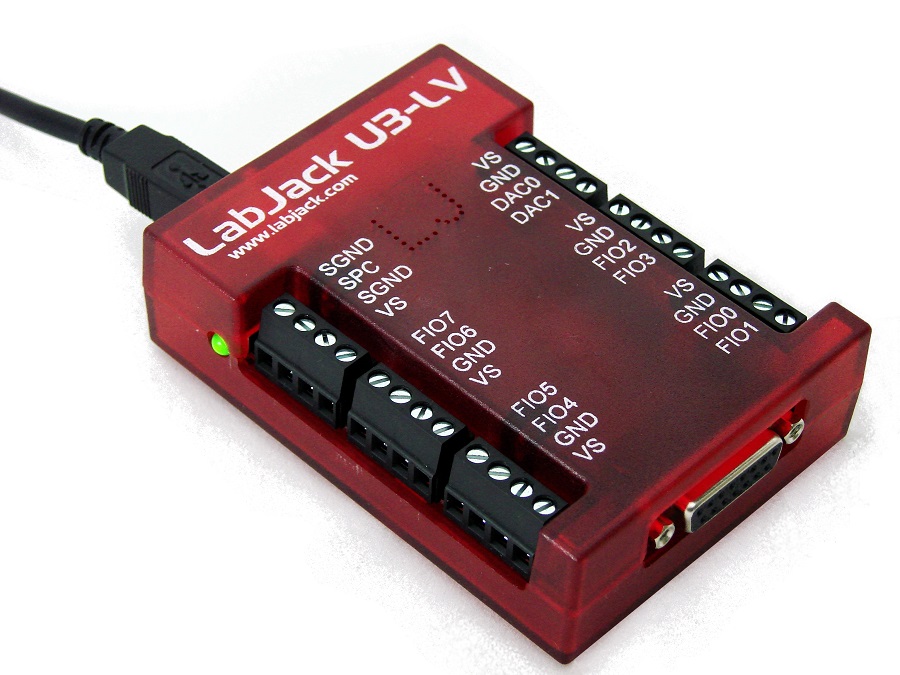

                             labjack U3 HV                                                                                          Labjack U3 LV

Labjack U3 LV / HV 軟件易于集成。我們不會強迫客戶用某個軟件、編程環境或操作系統。用戶自行選擇編程環境。有豐富的第三方編程系統可供選擇。LabVIEW、C++、Matlab、Python、Java、.NET、Delphi、Visual Basic、VB6、VBA等等
Linux、Mac OS、Windows
如果用戶選擇新類型的傳感器。不知如何轉化為標準信號，我們給客戶提供廉價的信號調理模塊。
例如控制閥、馬達、燈、泵等-使用許多數字I/O控制。
Labjack U3 HV 數據采集卡的硬件配置非常靈活 ，如果批量產品配套也能以O(shè)EM方式選擇搭建您的控制系統。
Labjack公司對每個設備都經過單獨測試和校準。
通過現場可編程固件可以很容易地獲得新的特性和更新。
每個I/O有多重保護機制有助于防止靜電損壞。
