（三合一）多功能虛擬組合儀器+邏輯分析儀

基本介紹：

MDSO-LA示波器邏輯分析儀是一款基于PC的高性價比的電路分析調試工具。虛擬示波器功能：最高采樣率48M、模擬帶寬20M、2路信號采集，可以同時工作；邏輯分析儀功能：最高采樣率24M、16路信號采集，可以同時工作，且全面兼容和支持“Saleae”最新版上位機軟件1.1.14，可以分析I2C、SPI、UART、CAN、DMX-512、I2S/PCM、Manchester、1-WIRE、Simple Parallel、UNI/O等各種協議。多功能虛擬信號分析儀軟件，以虛擬示波器為載體的同時，還提供數據記錄儀和譜分析，包括“波形合成”、“濾波處理”、“李薩茹圖形”、“幅頻”、“相頻”、“對數幅頻”、“自功率譜”、“對數自功率譜”、“自相關”和“互相關”的分析功能。

 一、示波器特性

1、通道數量:2；

2、采樣率：48MHz；

3、存儲深度：1M；

4、電壓分辯率:1V/256；

5、高速的USB2.0數據傳輸；

6、測量信號最小輸入:-50V（配合探頭X10）；

7、測量信號最大輸入:+50V（配合探頭X10）；

（探頭X1檔位，可測試峰峰值10V之內信號）

8、最大測量頻率（理想）:正弦波-15MHz、方波-5MHz；

（根據采樣定理，理論測量值48MHz，但由于測試頻率增高，導致采樣點數較少，波形還原會有失真）

9、軟件觸發:上升沿、下降沿上升/下降沿、差分、上升+差分；

二、數據記錄儀特性

1、通道數量:2；

2、數據保存格式：OSC文件、CSV文件（可以使用Excel直接打開）；

3、采樣率范圍:0.25MHz-24MHz（具體采樣率決定于電腦）；

（探頭X1檔位，可測試峰峰值10V之內信號，滿足常用電壓范圍）

4、測量信號最小輸入:-50V（配合探頭X10）；

5、測量信號最大輸入:+50V（配合探頭X10）；

6、可以連續存儲波形，并支持全局縮放和移動查看功能；

7、支持多次記錄數據同時載入，方便波形對比。

三、邏輯分析儀特性

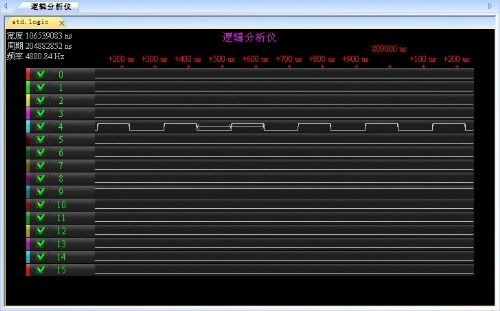

 （1）MDSO-LA 邏輯分析儀

1、通道數量:16（DCH1-DCH16）；

2、采樣率：0.25M-24MHz；

3、存儲深度：決定于電腦硬盤大小；

4、可以連續的存儲數據，并支持全局、縮放和移動查看功能。

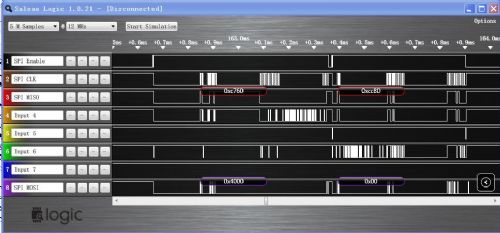

（2）Selesa Logic邏輯分析儀

1、通道數量:8（DCH1-DCH8）；

2、采樣率：0.025M-24MHz；

3、存儲深度：決定于電腦硬盤大小；

4、可以連續的存儲數據，并支持全局、縮放和移動查看功能。

5、支持協議分析：SPI、I2C、CAN、UART、I2S/PCM、DMX-512、Manchester、1-WIRE、 Simple Parallel、UNI/O；

1、可以保存波形；

2、開始、暫停功能；

3、游標移動測量電壓與時間；

4、實測信號的頻率,平均值,峰峰值的顯示；

5、方便的Windows仿實物的人機界面；

6、通過軟件界面進行各種切換操作；(時間，刻度,電壓刻度,關閉與開啟通道等)；

7、具有對保存的波形進行放大與縮小,視窗選定部分觀察功能；

8、支持任意多畫面的同時顯示，便于波形的多樣分析；支持輸入波形硬件和軟件觸發；支持輸入波形的插值和等效采樣；支持輸入波形的“相加”、“相減”和“相乘”合成；支持對輸入波形加Rectangle、bartlett、triangular、cosine、hanning、bartlett_hanning、hamming、blackman、blackman_Harris、tukey、Nuttall、FlatTop、Bohman、Parzen、Lanczos、kaiser、gauss、dolph_chebyshev 18種窗；支持對輸入波形的濾波處理； 支持對輸入波形的“李薩茹圖形”、“幅頻”、“相頻”、“對數幅頻”、“自功率譜”、“對數自功率譜”、“自相關”和“互相關”的分析；支持在對數坐標系下，對輸入波形的“幅頻”、“相頻”、“對數幅頻”、“自功率譜”、“對數自功率譜”的分析。

發貨清單：

1、MDSO-LA主機；（長寬高尺寸：10cm*9cm*3cm）

2、USB2.0延長線1條；

3、40M標準示波器探頭2條；

4、邏輯分析儀測試夾20條；

5、多功能虛擬信號分析儀軟件及說明書（光盤）；
