40MHz 高精度波形發生器卡
產品簡介： 40MHz輸出波形，結合24vpp的輸出電壓、240Ms/s的14位分辨率和64MB的波形緩沖區，使 HS5任意波形發生器成為真正的高質量低失真函數信號發生器。
售價：￥13860
HS5低失真USB總線任意波形發生器
采用CDS技術，精度比傳統的DDS技術優良N多倍！！
HS5是一款USB連接電腦的40MHz輸出，低失真率函數信號發生器，內置的任意波形發生器使用先進的CDS信號合成技術，使產生的信號保真度在同類產品是最好的，生成真實形態的信號。在100khz信號頻率下，雜波失真低至-85db，振幅譜非常平坦，上升時間為8ns，HS5低失真函數發生器，產生接近完美的信號。
HS5函數發生器發出的正弦波具有極低的雜波。

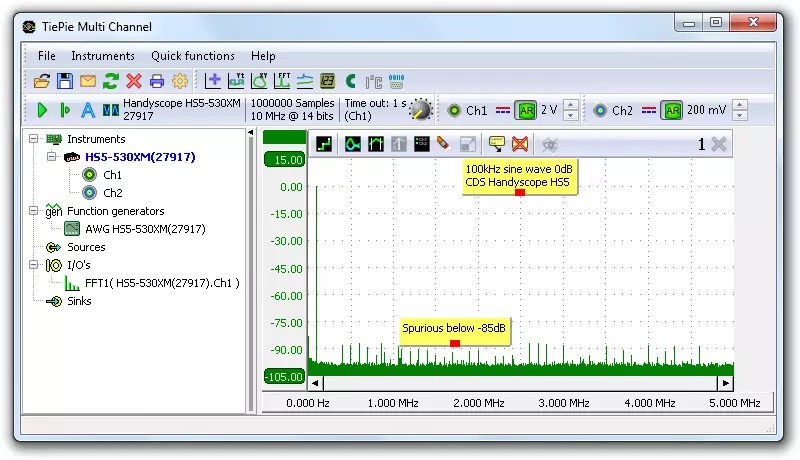

下圖： HS5函數發生器正弦波，雜波極低。
結合24vpp的輸出電壓、240Ms/s的14位分辨率和64MB的波形緩沖區，使 HS5任意波形發生器成為真正的高質量低失真函數信號發生器。提供正弦波、方波、三角波、脈沖、直流和噪聲等標準信號形狀。當需要自定義信號形狀時，可以在6400萬個樣本的大內存中創建，也可以從其它示波器加載先前測量的信號。
WS5/HS5獨有的恒定數據大小（CDS）技術能夠生成具有極低抖動和高保真度的真實形態（逐點）任意波形。CDS比它的先前，即眾所周知的DDS技術有許多優點。CDS技術在WS5和HS5任意波形發生器上體現，用DDS技術的價格，實現了非常靈活和無與倫比的性能。下面就CDS與DDS比較優略進行說明。
CDS技術框圖：
CDS技術的原理是在內部使用一個低抖動溫度補償時鐘，能夠合成任何頻率，將數據從波形存儲器線性驅動到產生模擬信號的數模轉換器（DAC）。由于沒有內存值被跳過或重復，并且每個值在相同的時間內被輸出，所以結果是一個最佳的真實波形逐點任意波形。
TiePie CD與DDS相比的優勢
WS5和HS5任意波形發生器中所采用的CDS技術優于近幾十年來傳統的直接數字合成（DDS）技術。DDS在產生低頻信號時存在抖動大、總諧波失真大等缺點。CDS消除了這些缺點，使工程師用上高精度和以前無法負擔價格的任意波形發生器。

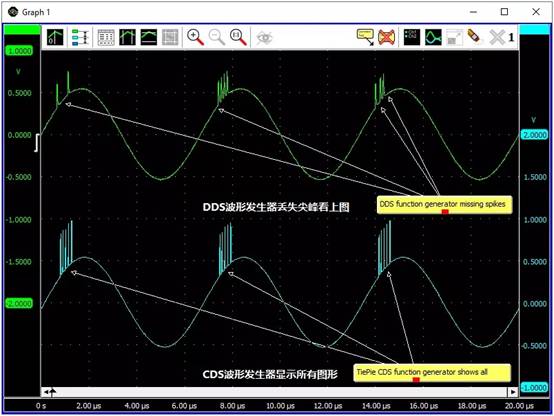

老的DDS任意波形發生器能隨機丟失峰值，而CDS函數生成器始終生成所有峰值。
上圖為了說明DDS和CDS之間的區別，顯示了由DDS函數發生器和CDS函數發生器發生的相同頻率的任意波形。任意信號由5個峰值疊加的正弦波周期組成。看到DDS函數發生器（綠線）隨機錯過峰值，而革命性的CDS函數發生器（藍線）一致性的生成所有峰值，因為CDS技術使用波形存儲器中的每個點。這表明，為了正確地生成信號的真實形態，每個工程師都必須使用CDS函數發生器。這樣可以觀察到DDS與CDS的尖峰幅度差異是不同的。這原因是CDS函數發生器的帶寬比DDS函數發生器的帶寬要高得多。
下表：配備CDS技術的型號 WS5/ HS5任意波形發生器的優缺點比較。
型號WS5和型號 HS5 CDS技術除共享DDS的所有性能優勢外，同時增加了以下顯著優勢：
方波和脈沖波形的抖動較小
三角波再現更精確，頻率更高
由于存儲器是逐點讀取的，所以任意波形的再現更為精確
信號的長度從8點到6400萬點不等
分割和排序是可能的。
| HS3 20 MHz DDS波形 與 30 MHz WS5-530/HS-530 CDS改進波形 | |||
| 總的諧波失真 | >0.2% | 0.04% | 優于5倍以上 |
| 抖動 | 500 ps | 20 ps | 好上25倍 |
| 信號頻率范圍 | 200 kHz | 30 MHz | 好上 150倍以上 |
| 內存大小 | 128 K | 64 M | 大上512倍 |
| 上升時間 | 20ns | 8ns | 好上2.5倍 |

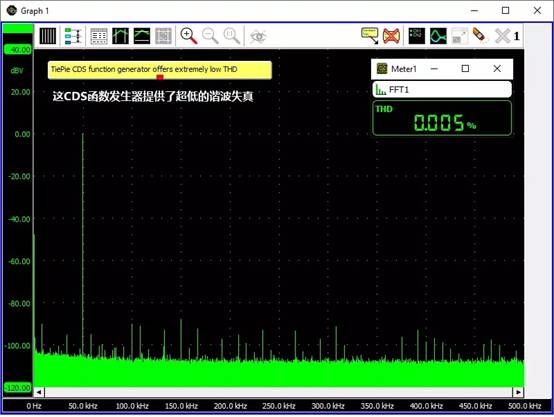

上圖CDS發生器提供了同類中最低的諧波失真THD。50 kHz 0 dB正弦表示-90 dB二次諧波和-88 dB三次諧波。
結論：
CDS技術優于傳統的DDS技術，后者DDS技術在抖動和失真方面存在嚴重的缺陷。而革命性的WS5/HS5所使用的CDS技術保持了DDS的所有性能優勢，同時消除其缺點。波形存儲器中的每個點都被使用，并且只使用一次，并產生一個真實的波形，這意味著波形被以更高的保真度再現。抖動和失真顯著降低。CDS作為一種創新的先進技術，為函數/任意波形發生器行業提供了一個新的高度。
選型號：
| 型號 | 最大采樣/流盤速率 | 最大AWG頻率 | 最大記錄長度 帶寬 價格 |
| HS5-540XM | 500MS/s 20MS/s | 40MHz | 64MB 250MHz 19800元 |
| HS5-530XM | 500MS/s 20MS/s | 30MHz | 64MB 250MHz 16800元 |
| HS5-220XM | 200MS/s 10MS/s | 20MHz | 64MB 100MHz 14800元 |
| HS5-110XM | 100MS/s 5MS/s | 10MHz | 64MB 50MHz 12800元 |
| HS5-55XM | 50MS/s 2MS/s | 5MHz | 64MB 20MHz 10800元 |
